避雷線的保護范圍如何計算?看完這篇就會了!【易造防雷】

發布時間:2022-12-19 瀏覽量:8697 作者:易造科技-小田

  避雷線的保護范圍,以保護角(通過避雷線的鉛垂線與連接避雷線和外側導線的直線的夾角)來表示。下面易造小編就為您介紹,避雷線的保護范圍如何計算!

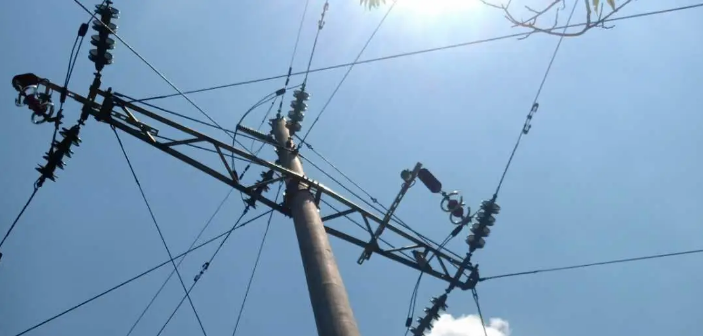

避雷線照片



  避雷線的保護角越小,保護效果越好。而保護角的大小,應根據線路電壓等級和重要性、線路經過地區的雷電活動情況,以及桿塔結構型式等因素來考慮,一般采用20°~30°。35~60kV線路,多采用30°的保護角;但線路經過山區時,最好不大于25°。高度超過40m的大跨越高桿塔,宜采用20°左右的保護角。若裝設兩根避雷線時,可采用20°的保護角。另外,在設計和安裝時為使避雷線對輸電導線的保護角小于30°,就必須使避雷線和橫擔保持一定距離,且越長越好。

  還有,避雷線應比輸電導線拉得緊一些,則避雷線比輸電導線弧垂就小一些,在電桿跨距中間就提高了它的高度;當輸電線被風力向旁邊吹動時,仍在其保護范圍之內,不致遭受雷擊。

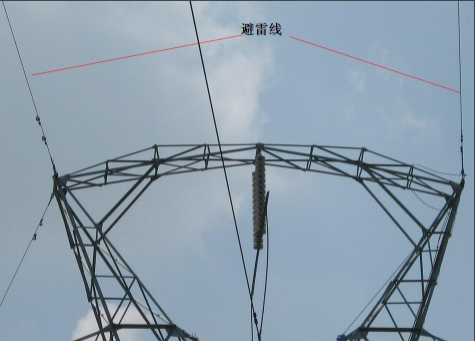

避雷線

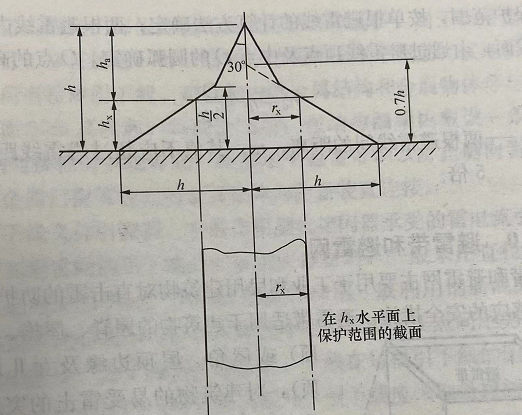

  單根避雷線的保護范圍,如下圖所示。由單根避雷線的頂點向下作與其垂線成30°的斜線,構成保護空間的上部。從距離底部兩側各為h(避雷線的高度)處向避雷線0.7h高度處作連接線,與上述30°斜線相交,交點以下的斜線內部構成保護范圍的下部。在被保護物高度hx的平面上,它的每側保護寬度為rx,可由下列經驗公式計算:


避雷線的保護范圍計算公式



  p-高度影響系數;當h≤30m時,p=1。


  兩根等高避雷線的保護范圍,如下圖所示。



避雷線的保護范圍計算公式



  兩根等高平行避雷線兩外側的保護范圍,按單根的計算方法確定;兩根避雷線內側的保護范圍的橫截面,由通過其頂點及中點O的圓弧確定。O點的高度為下圖:



避雷線的保護范圍計算公式



  D-兩根避雷線間的距離,m;其值不應超過其距導線高度的5倍。

  通過上述介紹,您是不是清楚知道了避雷線的保護范圍計算方法了,如您想要了解更多的雷電資訊知識,歡迎致電13372405168。




-End-
