浪涌保護器（SPD）在電氣系統中扮演著至關重要的角色，保護設備免受電壓浪涌和過電壓的影響。正確的接線是確保浪涌保護器有效工作的關鍵。近日，有客戶聯系我們說不清楚浪涌保護器如何接線，為此，本文將介紹交流、直流和信號浪涌保護器的不同接線方式以及安裝時需要注意的事項。

一、交流浪涌保護器的安裝方式

1. 單相系統SPD的安裝

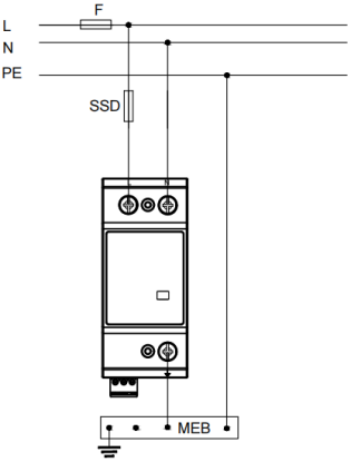

單相浪涌保護器有3個接線口（L、N、PE），分別是連接單相系統的火線，零線和地線，如下圖所示,其中SSD是指浪涌專用后備保護器。

2. 三相系統SPD的安裝

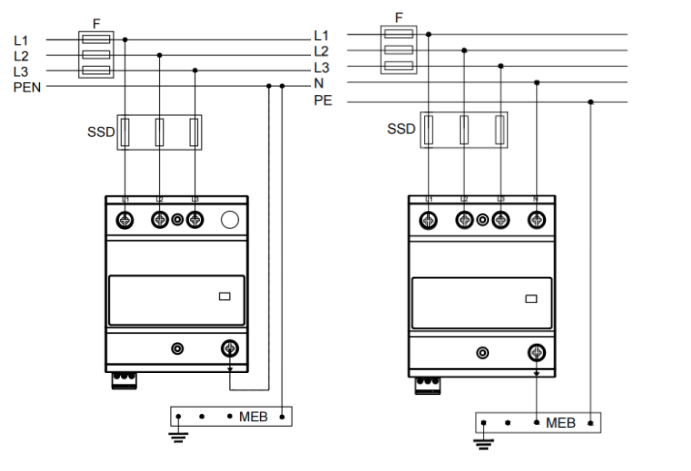

三相電系統包括TT系統、TN系統和IT系統，TN系統又包括TN-C系統和TN-S系統，不同系統的接線方式會不一樣，對于TT系統、TN-S系統和有中性線的IT系統應安裝有5個接線口（L1、L2、L3、N、PE）的SPD，TN-C系統和無中性線的IT系統應安裝有4個接線口（L1、L2、L3、PEN或PE）的SPD,具體接線方式如下圖所示

二、直流SPD的安裝

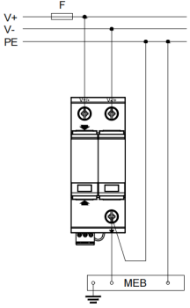

直流SPD的接線方式也很簡單，只有3個接線口（V+、V-、PE）,分別接于直流系統的正極，負極和地線，如下圖所示：

三、信號SPD的安裝方式

信號SPD的安裝不同于交流和直流的地方是信號SPD是串聯于線路中，實現高低頻，單雙對線的全模保護模式。

1. 控制信號SPD的安裝

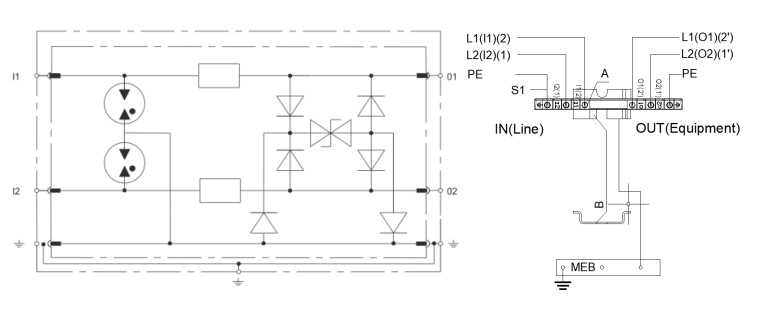

控制信號SPD是在一端輸入，一端輸出的連接方式安裝于線路上的，此處以2線制為例，共有五個接線口（I1、I2、O1、O2、PE），I1和I2是輸入端，O1和O2是輸出端，PE接地。具體原理圖和安裝如下圖所示;

2. 網絡信號SPD的安裝

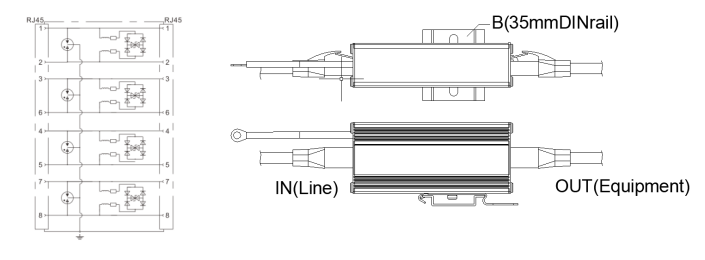

網絡信號無疑指的就是網線線路的保護，網絡SPD也是串聯在網線線路中，他有3個接線口（RJ45輸入端、RJ45輸出端，PE），網線通過RJ45接口連接方式插入SPD兩端，網線為8線制，故從網絡SPD原理圖中可以看出有8條線路的輸入通道，具體原理圖和安裝圖如下圖所示：

四、浪涌保護器的安裝注意事項

  1.在安裝浪涌保護器之前，務必確保斷開電源，以免觸電事故發生。

  2.安裝SPD時，確保接線總長度不超過0.5米，或者采用凱文的接線方式。

  3.在安裝過程中，根據SPD的等級選擇合適的連接線徑。

4.接線時應注意接線端子的固定，確保連接牢固穩定，避免接觸不良等問題

5.SPD必須確保充分接地，否則盡管安裝了SPD也不會起到防雷的作用。

綜上所述，通過本文我們了解了浪涌保護器的接線方法以及提供的接線圖，希望能夠?qū)δ_安裝浪涌保護器提供幫助。為了保證電器設備的安全運行，建議按照說明書和相關標準進行操作，確保接線正確可靠。

-End-

易造防雷浪涌保護器的主要優勢：

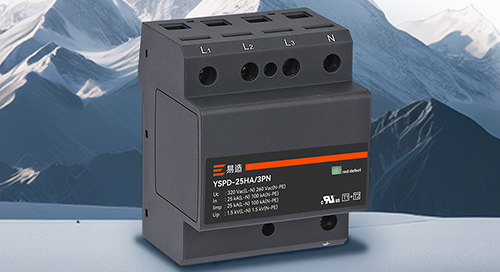

       易造復合型防雷電源SPD專用浪涌保護器，20年設計壽命，一體式組合低壓電源防雷器小體積大通流，低殘壓、高TOV耐受1800V；MG串聯技術，0漏流0續流；密封結構無外泄電弧，不起火。

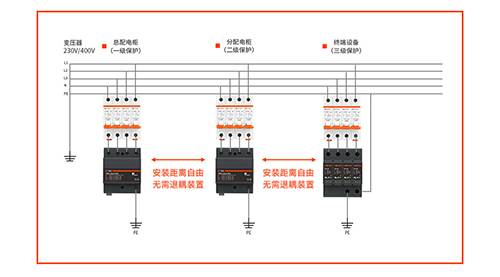

  易造三相、單相、混合型防雷浪涌模塊采用鏈?zhǔn)椒烹娂夹g(shù)，實現了防雷SPD的能量自動協調功能，安裝時無需考慮兩級電源交流SPD間的距離，t1、一類、一級SPD防雷器可以直接安裝于t2、ii、二級防雷浪涌保護器后端，安裝更快捷！
