配電箱浪涌保護器的Uc和Up怎么選-點擊查看-易造防雷

發布時間:2023-07-23 瀏覽量：5705 作者：易造科技

浪涌保護器的Uc，是指浪涌保護器的最大連續工作電壓，它代表了浪涌保護器的耐壓能力；浪涌保護器的Up，是指在過電壓沖擊下，保護器兩端預期出現的最大電壓，它代表了浪涌保護器的限壓能力。在實際項目中，配電箱的浪涌保護器的Uc和Up怎么選，才能起到更好的保護作用呢？下面易造小編來和大家做分享。

一、配電箱的浪涌保護器的Uc和Up怎么選？Uc的選擇

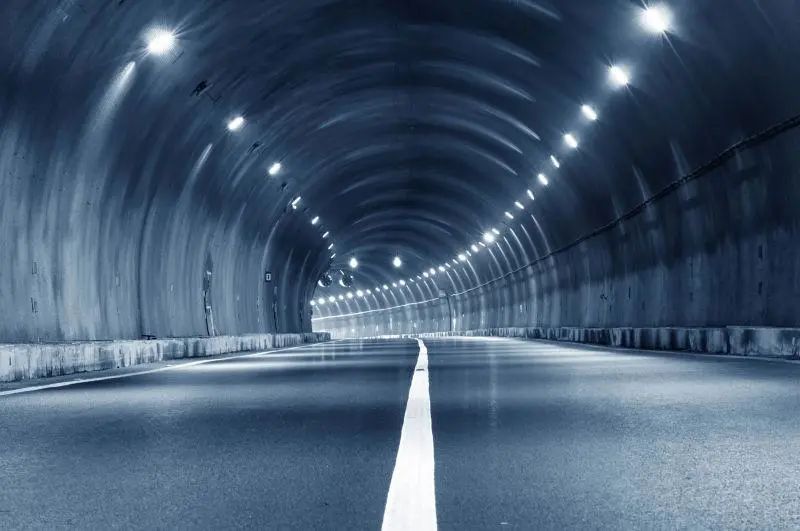

這是一個關于隧道照明工程的真實故事，客戶在上個月咨詢了我們，他們面臨著一個困擾：隧道燈在遭遇雷擊后多次斷電，這給他們的工程帶來了不小的麻煩。他們對此問題感到困惑，因?yàn)楝F(xiàn)場的配電箱內已經安裝了完整的浪涌保護器和浪涌后備保護器，并且現場的接地也符合要求。問題來了，現場明明有了防雷保護措施，為什么部分隧道燈還是會斷電呢？

配電箱浪涌保護器的Uc和Up怎么選

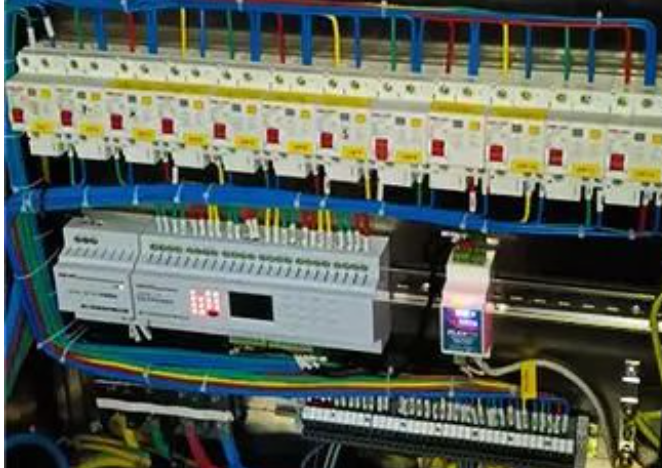

為了找出問題所在，我們與客戶進行了充分的溝通，了解了現場的情況?？蛻暨€提供了現場配電箱的照片供我們參考。經過仔細觀察，我們發現配電箱內的浪涌保護器完好無損，但是后面的開關卻跳了，這個情況說明，浪涌保護器并沒有起到保護作用。我們的技術人員對此進行了進一步的排查，最終得出結論：這是因?yàn)槔擞勘Ｗo(hù)器的Uc選擇過高，導致其無法啟動保護動作，不能有效泄放浪涌電流，屬于典型的浪涌選型錯誤。

配電箱的浪涌保護器的Uc和Up怎么選

于是，我們建議客戶更換Uc值適合的浪涌保護器，選擇Uc值為275V的SPD，以提高隧道照明系統的穩定性和安全性。

故事告訴我們，正確選擇合適的浪涌保護器，確保其Uc值符合實際需求，是保障設備安全穩定運行的關鍵一步。

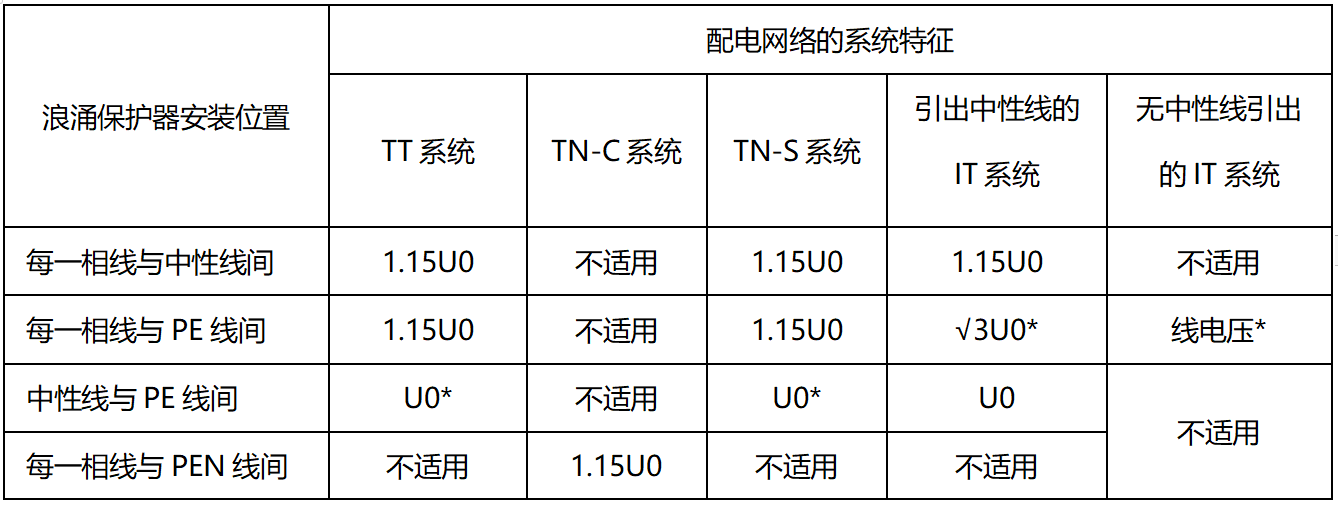

根據GB 50343-2012第5.4.3條，浪涌保護器的最大持續工作電壓Uc不應低于表5.4.3-2規定的值

配電箱的浪涌保護器的Uc和Up怎么選

如上圖，在有中性線的三相四線制配電系統中，線電壓是相電壓的√3倍，無中性線的三相三線制配電系統中線電壓與相電壓大小相同，低壓配電系統常見額定電壓有220/380（相電壓為220V，線電壓為380V）、230/400（相電壓為230V,線電壓為400V），如TN-S系統的系統電壓為220/380V，可選擇Uc≥1.15*220V，再根據國標優選值，選擇255V和275V都是可以的。

二、配電箱的浪涌保護器的Uc和Up怎么選？-Up的選擇

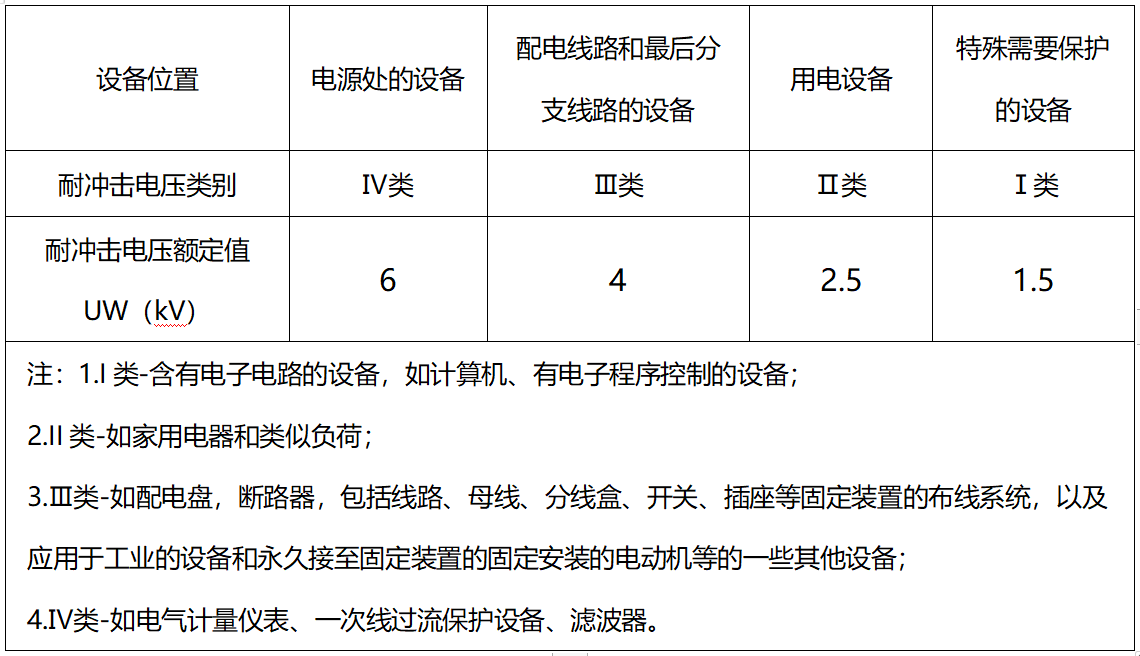

表 5.4.3-1 220V/380V 三相配電系統中各種設備耐沖擊電壓額定值Uw

配電箱的浪涌保護器的Uc和Up怎么選

以上是各類設備的耐沖擊電壓額定值Uw，我們在選擇浪涌保護器的Up時，一般Up≤0.8*Uw，保留20%的裕度，確保有效保護設備。

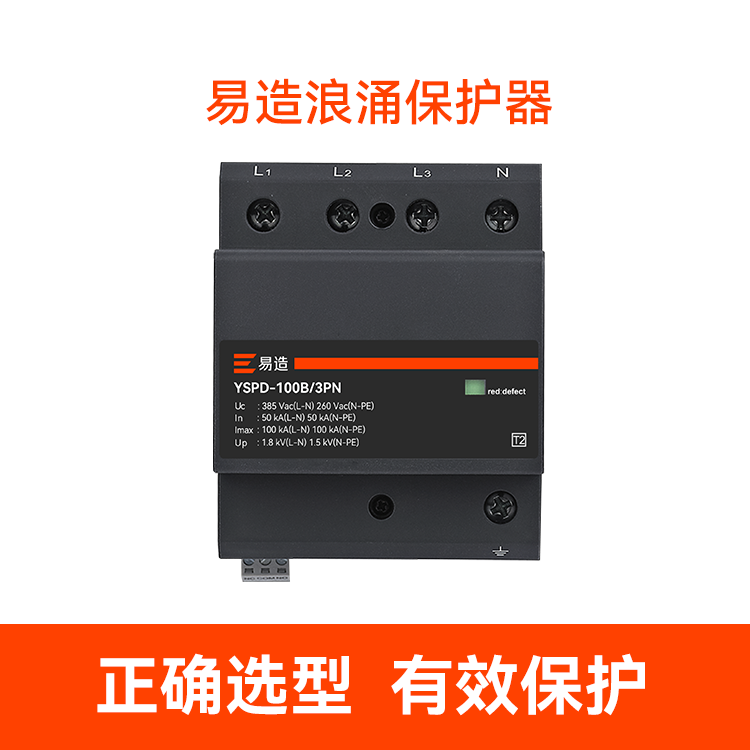

配電箱的浪涌保護器的Uc和Up怎么選

配電箱的浪涌保護器的Uc和Up怎么選？浪涌保護器的Uc和Up值是正向關系，當Uc值高時，Up也高，相反Uc低Up也低，因此也說明了Uc值并非越高越好。在選擇這兩個參數時，要把被保護設備的要求放在第一位，根據用電設備的情況選擇合適的浪涌保護器Uc和Up值，確保有效的保護。
