配電箱浪涌保護器如何選型？點擊進入-易造防雷

發布時間:2023-07-16 瀏覽量：1310 作者：易造科技

配電箱浪涌保護器如何選型？在電力系統中，浪涌保護器是保障設備免受過電壓侵害的關鍵裝置。然而很多人在選擇配電箱浪涌保護器時經常遇到問題，如保護器無動作或設備被損壞，這些問題往往源于錯誤的選型。為了幫助您正確選擇配電箱浪涌保護器，本文將為您提供一份詳細的選型指南，確保您的電力系統安全穩定運行。

一、浪涌保護器電流泄放能力選型

配電箱浪涌保護器如何選型？浪涌保護器的電流泄放能力是其核心參數之一。常見的電流泄放能力參數包括最大沖擊電流Iimp、最大放電電流Imax和標稱放電電流In。根據建筑物的雷電防護等級和防護分區劃分，選擇具備適當電流泄放能力的浪涌保護器。

1.建筑物電子信息系統雷電防護等級

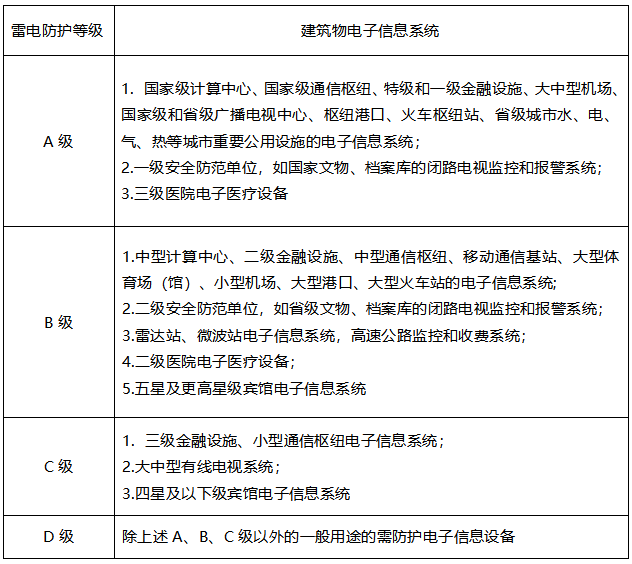

國標GB 50343 -2012第4.3.1：建筑物電子信息系統根據其重要性、經濟性和價值上考慮，可按表 4.3.1選擇確定建筑物的雷電防護等級。

配電箱浪涌保護器怎么選型-雷電防護等級

2.雷電防護分區劃分

配電箱浪涌保護器如何選型？國標GB50343-2012第3.2：需要保護和控制雷電電磁脈沖環境的建筑物應按本規范的規定劃分為不同的雷電防護區。

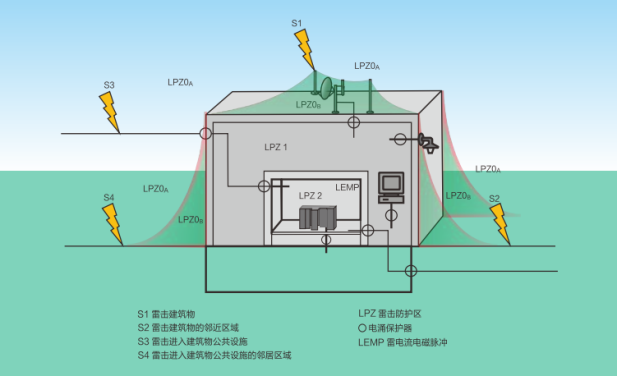

配電箱浪涌保護器怎么選型-雷電防護分區

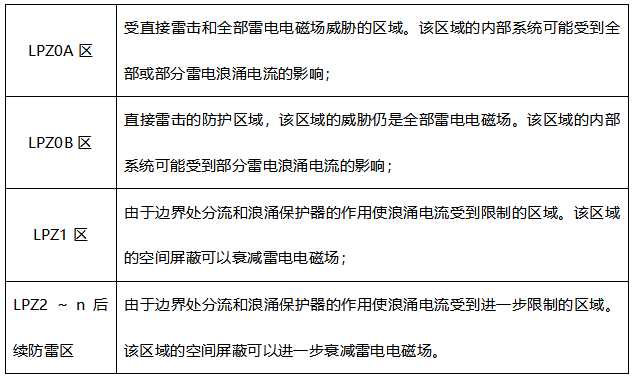

配電箱浪涌保護器怎么選型-雷電分區

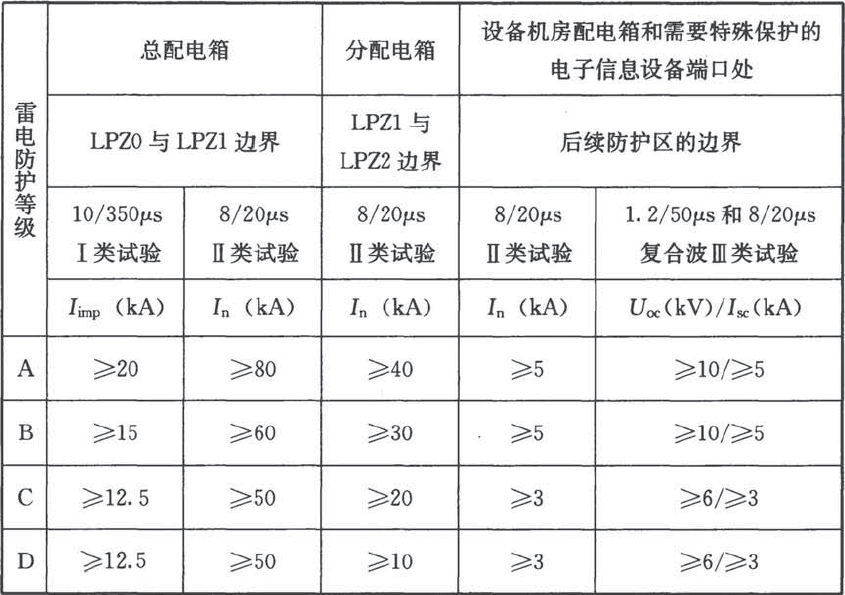

3.浪涌保護器Iimp、Imax、In參數推薦值

配電箱浪涌保護器怎么選型-技術參數

二、浪涌保護器限壓能力Up的選型

浪涌保護器的限壓能力Up是指在過電壓沖擊下，保護器兩端預期出現的最大電壓。根據設備的耐沖擊電壓額定值Uw，選擇限壓能力適當?shù)睦擞勘Ｗo器，避免過高的保護水平導致無法有效保護設備。

民用建筑電氣設計規范（GB50343-2012）中5. 4.8有效保護器水平Up/f應小于設備耐沖擊電壓額定值Uw ，即Up/f ≤ Uw。

配電箱浪涌保護器怎么選型-UP值

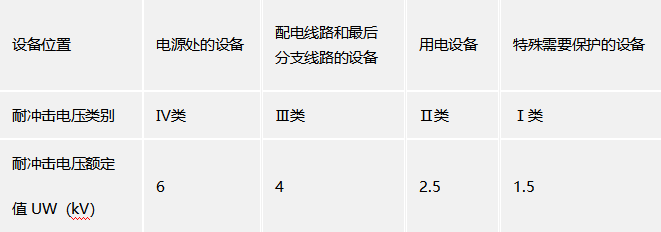

表 5.4.3-1 220V/380V 三相配電系統中各種設備耐沖擊電壓額定值Uw

三、浪涌保護器耐壓能力UC的選型

配電箱浪涌保護器如何選型？浪涌保護器的耐壓能力UC是指其可連續承受的最大交流電壓。根據配電系統的額定電壓選擇適當?shù)哪蛪耗芰C，以確保長期穩定使用和保護性能。

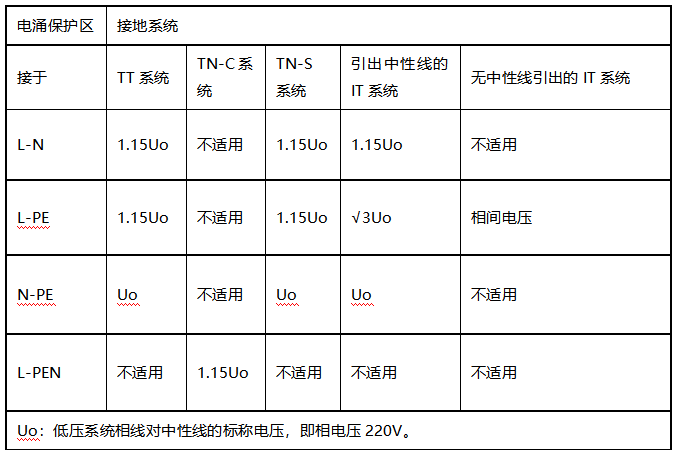

GB 50057-2010第J.1.1 電涌保護器取決于系統特征所要求的最大持續運行電壓最小值

在有中性線的三相四線制配電系統中，線電壓是相電壓的√3倍，無中性線的三相三線制配電系統中線電壓與相電壓大小相同，低壓配電系統常見額定電壓有220/380V、230/400V（相電壓為230V,線電壓為400V）、380V(三相三線制，常見工業，機械領域)、690V（三相三線制，常見于大型電動機，高壓馬達供電領域）。如TN-S系統的系統電壓為220/380V，選擇Uc≥1.15*220V即可。

配電箱浪涌保護器如何選型？選擇合適的浪涌保護器是保障電力系統安全穩定運行的重要環節。根據本文提供的選型指南，結合建筑物的雷電防護等級、電流泄放能力、限壓能力和耐壓能力參數，選擇適合您的配電箱浪涌保護器。如果您需要了解更多關于浪涌保護器的信息和定制化解決方案，請隨時聯系杭州易造科技有限公司。我們的專業團隊將為您提供最佳的保護方案，確保電力系統的可靠性和安全性！

-End-

易造防雷浪涌保護器的主要優勢：

易造復合型防雷電源SPD專用浪涌保護器，20年設計壽命，一體式組合低壓電源防雷器小體積大通流，低殘壓、高TOV耐受1800V；MG串聯技術，0漏流0續流；密封結構無外泄電弧，不起火。

易造三相、單相、混合型防雷浪涌模塊采用鏈?zhǔn)椒烹娂夹g(shù)，實現了防雷SPD的能量自動協調功能，安裝時無需考慮兩級電源交流SPD間的距離，t1、一類、一級SPD防雷器可以直接安裝于t2、ii、二級防雷浪涌保護器后端，安裝更快捷！

易造國產優質浪涌保護器品牌廠家，外殼采用PA66高阻燃絕緣防護材料，符合UL94V-0 RoHS REACH認證，一體式復合型組合設計防震防潮耐高溫，易造低壓防雷電源專用防雷器、交流雷電雷擊電涌SPD模塊等浪涌保護器廣泛應用于家用、配電箱、配電柜、消防、光伏、通訊、設備、系統、機房、電網、加油站、變電所、工廠、小區、電梯、控制柜、工業、新能源、通訊、建筑、軌道交通、石油石化等多個領域。

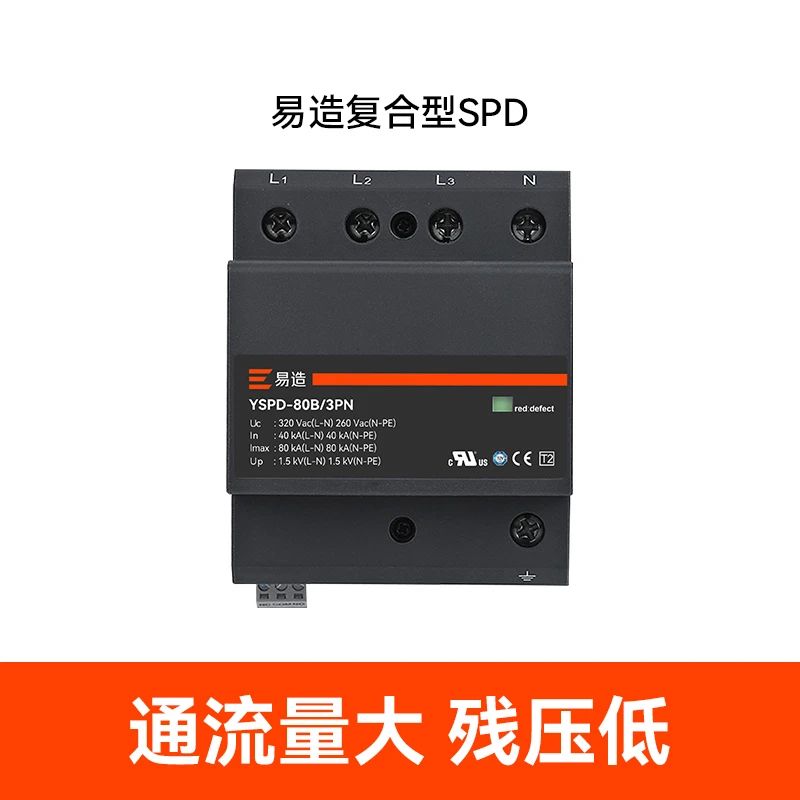

易造復合型浪涌保護器
