防雷引下線詳細知識點，盡在本文！【易造防雷】

發布時間:2022-12-14 瀏覽量：6469 作者：易造科技-小田

防雷引下線是在接閃裝置和接地裝置之間所做的電氣連接。引下線應能將截獲的雷電流傳導入地，且不會因過熱造成對建筑物的損害。下面易造小編就為您詳細介紹一下防雷引下線詳細知識，希望對您有所幫助！

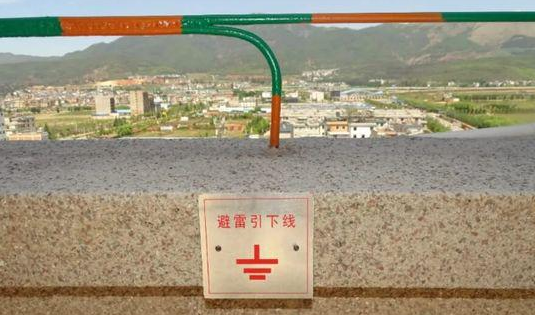

防雷引下線

一、防雷引下線-數量的確定

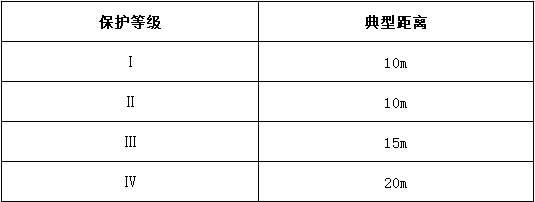

引下線數量遵循屋頂外沿的周長來進行確定。（在基本平面上投影的周長）；布置引下線時，要從建筑物的一角開始，盡可能地向四周均勻地排列。視建筑物構件的結構特點（如門，預制構建等），引下線相互之間的距離可以有所不同。但無論如何，引下線的總數至少滿足相應的防雷系統等級的要求。在IEC62305-3（EN 62305-3）標準中，給出了引下線之間的典型距離，以及環形導體與保護等級之間的相互關系。如下表圖：


二、防雷引下線-非隔離的防雷系統

首先，引下線應直接安裝在建筑物上（無需距離）。布置的準則是，當雷擊防雷系統時，其溫度的變化可以控制在一定的范圍內。

三、防雷引下線-設置

引下線是接閃裝置的延續，它們必須被橫平豎直地排列，與地極相連的路徑應做到盡可能短地。

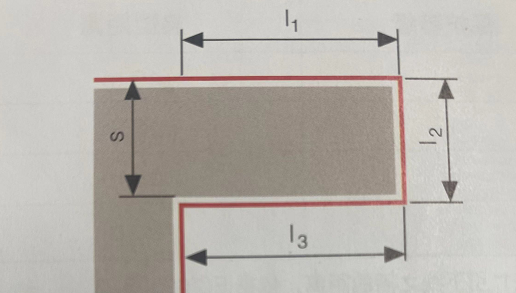

引下線要避免在屋檐或走廊、陽臺處構成環形。如果這種情況無法回避，那么必須要測量引下線最近的兩點之間的距離，并且要檢查這兩點之間引下線的長度|，是否達到所要求的隔離距離s。如下圖：


隔離距離s通過長度的總和來計算。|=|1+l2+l3

要注意的是，引下線不允許被布置在雨水導槽及排水管處，即使它們有絕緣護套。在雨水導槽處潮濕的環境將導致引下線被嚴重地腐蝕。

四、防雷引下線-天然組件

使用建筑設施的天然組件作為引下線，可減少安裝的引下線的數量，在某些情況下，甚至可以完全免除安裝引下線。

五、防雷引下線-測量點

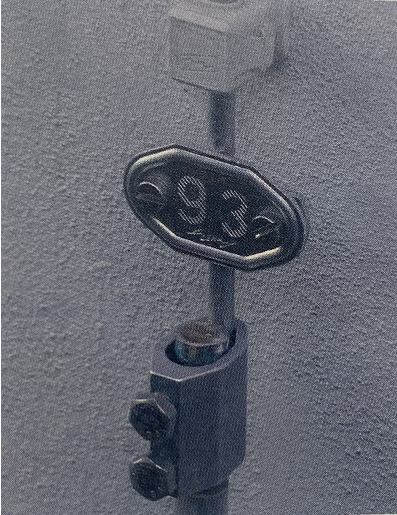

引下線在接地裝置的每個端子都要留出測試點（盡可能在引入接地之前）

六、防雷引下線-內置

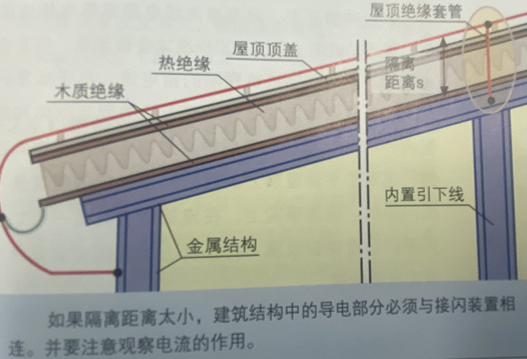

如果建筑物的邊緣（長度和寬度）比一定保護等級對應的引下線的距離要大的多，則應該安裝額外的內置引下線。（如下圖）內置引下線的網格尺寸為40m*40m


七、防雷引下線-隔離的外部

如果接閃裝置由隔離矗立的一組(或一個)桅桿組成，那么它們同時既作為接閃系統，又作為引下線。如下圖：


八、防雷引下線-庭院

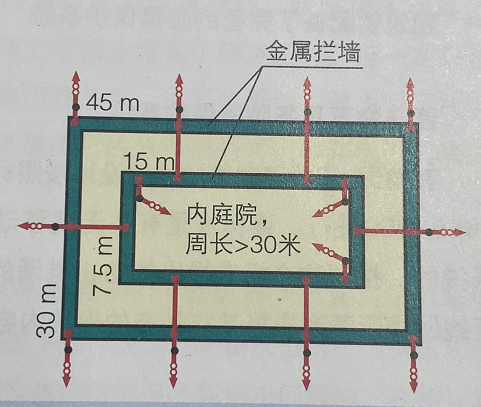

假如是在有內部封閉的庭院建筑，若周長大于30米，須按照下圖安裝引下線。


以上8點就是防雷引下線的全部知識點了，如您想要了解更多的防雷設備或者防雷知識，歡迎垂詢13372405168，易造作為資深的科學雷電防護公司，有著20年的防雷經驗，能為您提供詳細的防雷方案和優質防雷產品！
