防雷器工作原理—秒看秒懂漲知識【杭州易造】

發布時間:2022-09-21 瀏覽量：4535 作者：易造科技-小陳

防雷器(Surge protection Device)是電子設備雷電防護中不可缺少的一種裝置，過去常稱為“避雷器"或"過電壓保護器"英文簡寫為SPD。防雷器的作用是把竄入電力線、信號傳輸線的瞬時過電壓限制在設備或系統所能承受的電壓范圍內,或?qū)?qiáng)大的雷電流泄流入地，保護被保護的設備或系統不受沖擊而損壞。

防雷器工作原理

防雷器的類型和結構按不同的用途有所不同，但它至少應包含一個非線性電壓限制元件。用于防雷器的基本元器件有：放電間隙、充氣放電管、壓敏電阻、抑制二極管和扼流線圈等。

防雷器工作原理

一、SPD的分類：

1. 按工作原理分：

（1）開關型：其工作原理是當沒有瞬時過電壓呈現為高阻抗，但一旦響應雷電瞬時過電壓時，其阻抗就突變?yōu)榈椭担试S雷電流通過。用作此類裝置器件有：放電間隙、氣體放電管、閘流晶體管等

（2）限壓型:其工作原理是當沒有瞬時過電壓時為高阻擾，但隨電涌電流和電壓的增加其阻抗會不斷減小，其電流電壓特性為強烈非線性。用作此類裝置的器件有:氧化鋅、壓敏電阻、抑制二極管、雪崩二極管等。

（3）分流型或扼流型

分流型:與被保護的設備并聯，對雷電脈沖呈現為低阻抗，而對正常工作頻率呈現為高阻抗。

扼流型:與被保護的設備串聯，對雷電脈沖呈現為高阻抗，而對正常的工作頻率呈現為低阻抗。

用作此類裝置的器件有:扼流線圈、高通濾波器、低通濾波器、1/4波長短路器等。

2．按用途分:

（1）電源保護器:交流電源保護器、直流電源保護器、開關電源保護器等。

（2）信號保護器:低頻信號保護器、高頻信號保護器、天饋保護器等。

防雷器工作原理

總而言之，防雷器也稱為浪涌保護器、電涌保護器等，主要是用來限制瞬態過電壓的，其工作原理主要有兩種:

電壓開關型浪涌保護器在無浪涌時呈現高阻抗，當出現電壓浪涌是突變?yōu)榈妥杩埂＿@類保護器可以將過電壓降低到接近零值，但必須具有較大的通流能力。用作這類浪涌保護器的常見器件有效放電間隙，氣體放電管，晶閘管和三端雙向可控硅元件等。

限壓型浪涌保護器在無浪涌時呈現高阻抗，但隨浪涌電流和電壓的增加其阻抗會不斷減小。這類保護器在通過浪涌電流時會呈現一定的電壓，稱為殘壓或鉗位電壓。用作這類浪涌保護器的常見器件有金屬氧化物壓敏電阻和瞬變電壓抑制二極管等。

-End-

易造防雷浪涌保護器（防雷器）的主要優勢：

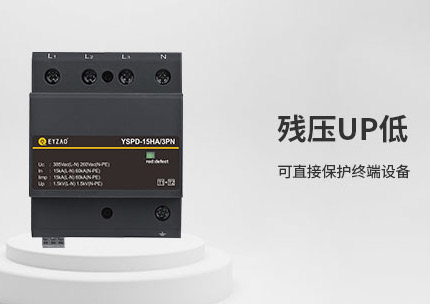

易造復合型浪涌保護器，20年設計壽命，小體積大通流，低殘壓、高TOV耐受1800V；MG串聯技術，0漏流0續流；密封型結構無外泄電弧，不起火。

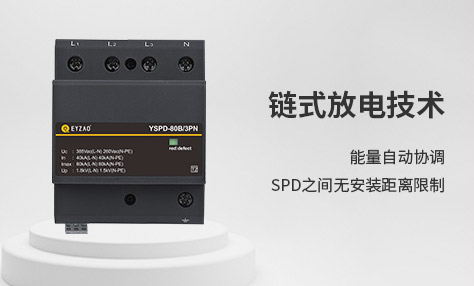

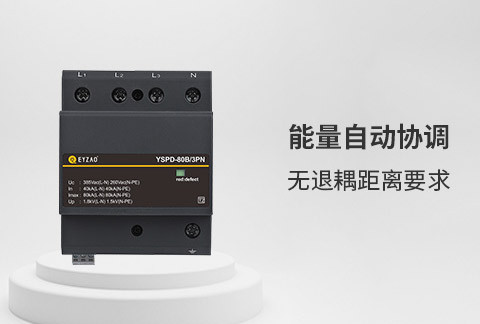

易造電涌保護器采用鏈?zhǔn)椒烹娂夹g(shù)，實現了SPD的能量自動協調功能，安裝時無需考慮兩級SPD間的距離，第二級SPD可以直接安裝于第一級SPD后端，安裝更方便！

易造浪涌保護器外殼采用PA66高阻燃絕緣材料，符合UL94V-0 RoHS REACH，一體化設計防震防潮耐高溫，易造電涌保護器廣泛應用于電力、新能源、通訊、建筑、軌道交通、石油石化等多個領域。

杭州易造是浙江省科技型企業，高品質防雷設備生產廠家,擁有全套風電浪涌保護器生產技術。主要生產一級浪涌保護器、二級浪涌保護器、三級電涌保護器、信號防雷器、直流防雷器、風電浪涌保護器等全系列防雷模塊，產品通過了UL、CSA、TUV、CQC、CE等權威認證，1500+規格型號，可滿足所有低壓設備的電涌防護要求。
